高速电主轴

高速电主轴

1

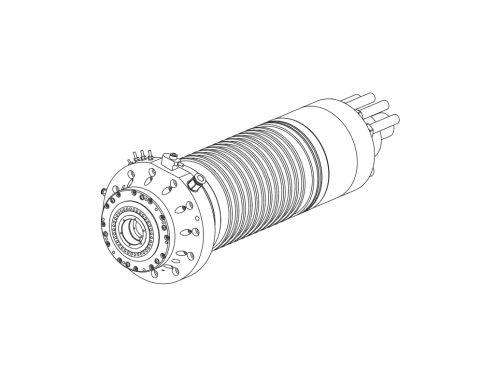

磨削主轴

用于内外圆，平面及五轴磨削的高精度主轴。
HSTec主轴在磨削过程中的低振幅表现保障了加工工件出色的表面质量。此外，我们还提供专为砂轮修整修型的修整主轴。

配置和功能：

额定功率输出范围 1.5 千瓦 - 150 千瓦
最高转速高达 90000 转/分钟
手动或自动刀具夹紧系统
刀具接口：HSK接口，砂轮接杆，定制化的解决方案
混合陶瓷或钢球主轴轴承，根据不同应用场景有P2/ P4精度可选。
轴承润滑：油脂润滑或油气润滑
高分辨率的转速和位置传感器，增量式或绝对值编码器
与所有控制设备和 CNC 机床程序兼容

磨削主轴

磨削主轴型号
磨削主轴型号	HSM050AA	HSM060AC	HSM060SB	HSM090SG	HSM132SB	HSE150SD
额定功率 (kW)	4,5	15	10	70	31	70
额定扭矩 (Nm)	0,85	4,8	1,3	203	130	446
最大转速 (rpm)	50000	45000	75000	8000	7000	3000

主轴安装尺寸Φ (mm)	100	120	120	190	200	300 x 300
刀具接口	HSK F40	HSK C40	HSK E25	HSK A100	HSK A80	HSK A125
夹紧系统	自动夹紧系统（液压）	自动夹紧系统（液压）	自动夹紧系统（液压）	自动夹紧系统（液压）	自动夹紧系统（液压）	自动夹紧系统（液压）
内置电机	异步电机	异步电机	同步电机	同步电机	同步电机	同步电机
主轴轴承	混合陶瓷球轴承	混合陶瓷球轴承	混合陶瓷球轴承	混合陶瓷球轴承	混合陶瓷球轴承	钢球轴承
润滑系统	油气润滑	油气润滑	油气润滑	油气润滑	油脂润滑	油脂润滑
主轴冷却	配有防锈添加剂的水冷	配有防锈添加剂的水冷	配有防锈添加剂的水冷	配有防锈添加剂的水冷	配有防锈添加剂的水冷	配有防锈添加剂的水冷
速度和位置传感器	增量式编码器	增量式编码器	增量式编码器	增量式编码器	增量式编码器	绝对值编码器

2

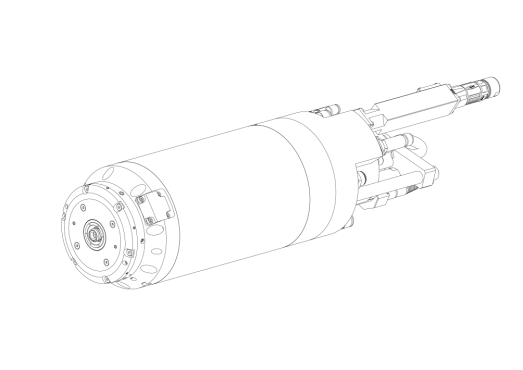

铣削主轴

适用于各种铣削和应用的高性能主轴。
高刚性可靠，具有高负载能力。专为高性能数控机床加工而设计。适用于高速切削应用。

配置和功能：

额定功率输出高达 80 千瓦
转速高达 28000 转/分钟
刀具自动夹紧系统和夹紧状态监控
液压、气动或电驱动松拉刀装置和压力可达 150 bar的旋转接头
刀具接口：HSK，PSC（Capto），SK，BT，CAT，定制化解决方案
混合陶瓷球或钢球主轴轴承
轴承润滑：油脂润滑或油气润滑
高分辨率的速度和位置传感器，增量式或绝对值编码器
与所有控制设备和 CNC 机床程序兼容

铣削主轴

铣削主轴型号
铣削主轴型号	HSM070SC	HSM100AB	HSM105AF	HSM105SC	HSM105SD	HSM112SB
额定功率 (kW)	6,5	16	30	16	23	31
额定扭矩 (Nm)	6,5	64	97	28	130	130
最大转速 (rpm)	14000	8000	12000	20000	4000	2000

主轴安装尺寸Φ (mm)	140	208	210	200	220	215
刀具接口	HSK A63	定制化刀具接口	SK 40	定制化刀具接口	HSK A80	HSK A80
夹紧系统	自动夹紧系统（液压）	定制化手动夹紧系统	自动夹紧系统（液压）	自动夹紧系统（气动）	自动夹紧系统（液压）	自动夹紧系统（液压）
内置电机	同步电机	异步电机	异步电机	同步电机	同步电机	同步电机
主轴轴承	混合陶瓷球轴承	混合陶瓷球轴承	混合陶瓷球轴承	混合陶瓷球轴承	钢球轴承	钢球轴承
润滑系统	油脂润滑	油脂润滑	油脂润滑	油气润滑	油脂润滑	油脂润滑
主轴冷却	配有防锈添加剂的水冷	配有防锈添加剂的水冷	配有防锈添加剂的水冷	配有防锈添加剂的水冷	配有防锈添加剂的水冷	配有防锈添加剂的水冷
速度和位置传感器	增量式编码器	绝对值编码器，带有正余弦增量式编码器	增量式编码器	增量式编码器	增量式编码器	增量式编码器
